高壓電纜溫度在線監測系統方案

一、摘要

電氣接點（如高壓電纜接頭、開關柜斷路器觸頭等）會因?yàn)檠趸?、接觸不良導致電阻變大，導致接點溫度升高，嚴重時可能導致火災、爆炸等安全事故。及時和精準地掌握接點溫度則是預防此類問題的必要舉措。

OES2300高壓電纜溫度在線監測系統是針對發電廠和變電站高壓電纜的電纜端頭、中間頭因絕緣老化或接觸不良等故障的早期預測而設計,能有效防止電纜火災的發生。

二、現場分析

某廠區現場共有 22 個35KV高壓電纜中間接頭需安裝測溫傳感器，每個中間接頭安裝 4 個測溫傳感器，共需 112 個測溫傳感器。測溫元件采用接觸式溫度傳感器，溫度傳感器具有防水功能，室外安裝。電纜中間接頭集中分布廠區外網橋架上5處位置，現場需設置5 臺集中測溫顯示裝置：

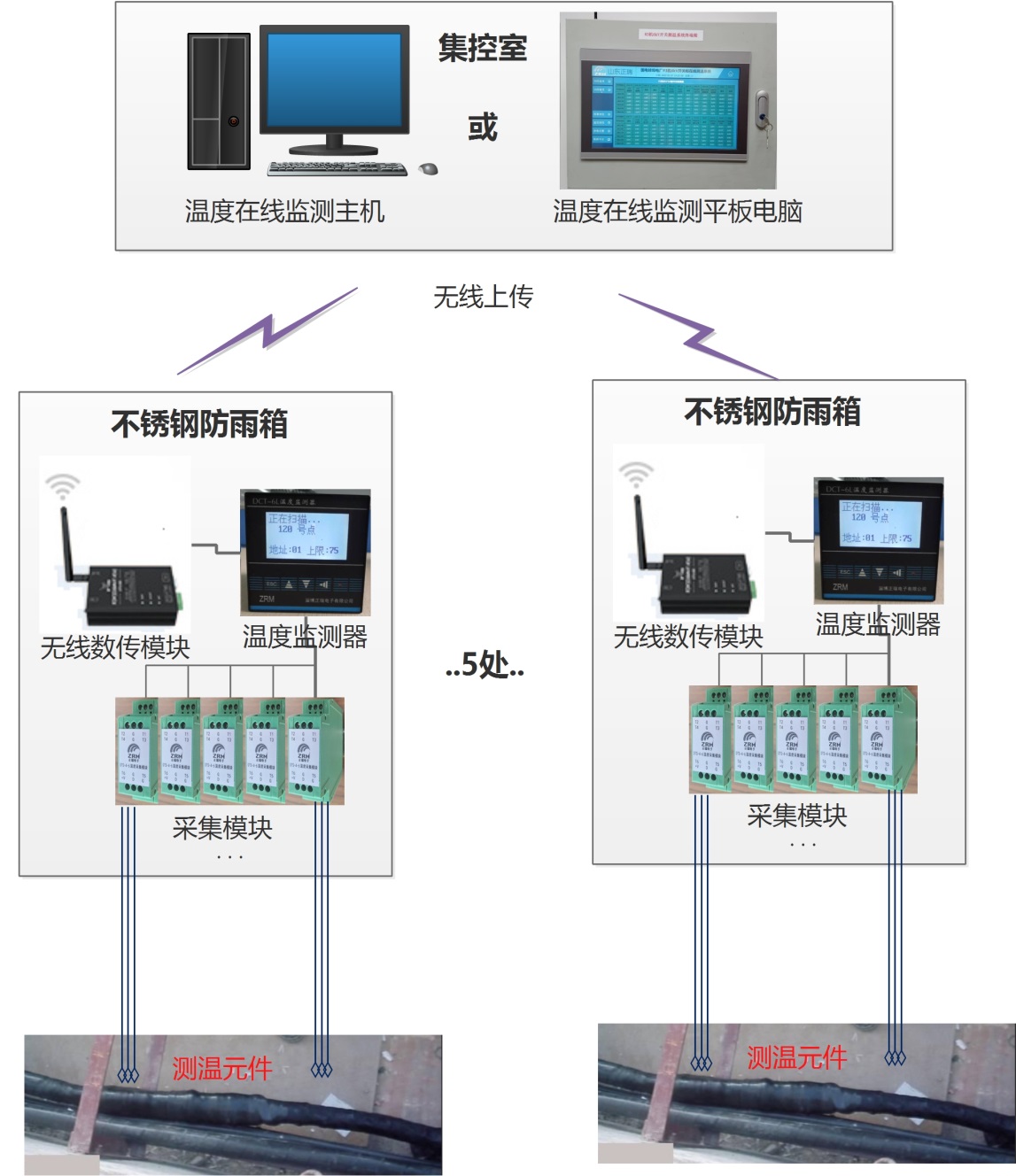

三、高壓電纜接頭溫度在線監測系統結構圖

  OES2300高壓電纜溫度監測系統是由溫度傳感器、溫度監測器、監控計算機及通訊網絡四部分組成。

高壓電纜接頭測溫系統采用LORA擴頻無線傳輸組網，傳輸距離可達10公里，繞傳能力強，不需要流量卡定期管理繳費，采用433免費頻段。

OES2300電纜溫度在線監測系統應用軟件具有以下功能：

1.     采集實時溫度；

2.     監測和分析的功能；

3.     歷史溫度曲線分析溫度場分析；

4.     設置監測器的站點編號及報警溫度等等；

5.     曲線畫面打印；

6.     權限管理。

我公司的高壓電纜溫度在線監測系統，采用電力電纜火災在線監測系統的總體設計，硬件結構及接口設計。該系統的現場子站設計采用了新型集成式溫度傳感器，具有大容量實時在線信號采集處理和自檢功能；監控計算機用戶組態畫面，可生動地顯示傳感器運行狀況；系統可以綜合各種安全監控參數，進行分析，有利于及時發現事故苗頭，及時安全控制，實現生產和安全的雙重監控功能。具有功能強、可靠性高，組網靈活，而且兼有耗能低，體積小、價格低的優點。
